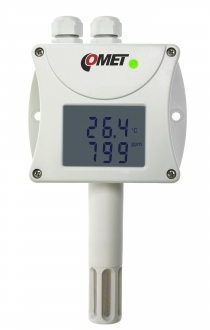

T6440 Temperatur, fukt och CO2-transmitter med RS485

art nr: T6440
Transmitter för övervakning av temperatur, luftfuktighet och CO2 (koldioxid). RS485 för seriell kommunikation.

Ingår i leverans:

carbon dioxide








Egenskaper



Halten CO2 - koldioxid är en viktig parameter för att avgöra luftkvalitet inomhus, särskilt i byggnader där många människor samlas som mötesrum, sjukhus, skolor, biografer, teatrar och vårdcentraler. Genom att överrvaka nivån koldioxid så kan ventilationen optimeras för att skapa ett hälsosamt inomhusklimat.

CO2-sensorns flerpunktskalibrering ger en noggrann mätning i hela temperaturområdet och kan därför även möta kraven för användning utomhus. Mätprincipen är NDIR med dubbel våglängd som automatiskt kompenserar för sensorns åldrande. Sensorn är motståndskraftig mot nedsmutsning och erbjuder underhållsfri mätning och utmärkt långtidsstabilitet.

Temperatur och luftfuktighetsmätningen kan även räknas om till - daggpunkt, absolut fukt, specifik fukt, blandningsförhållande eller specifik entalpi. För temperatur kan man välja visning i Celsius eller Fahrenheit.


APPLIKATIONER - mätning av CO2 inom:

  • fastighetsstyrning och ventilation
  • klimatforskning
  • skolor, universitet
  • mötesrum, sjukhus, biografer, teatrar
  • väderstationer



Transmittern är mikroprocessorstyrd och har en tålig plastkapsling med kopplingsplint för anslutning av kablar, temperatur och luftfuktighetsgivarna skyddas av ett filter i rostfritt stål och CO2-sensorn är monterad i kapslingen.

Två-raders LCD display som kan stängas av.



Den seriella utgången RS485 är galvaniskt avskild från andra kretsar för att förhindra störningar på RS485-bussen. Transmittern/regulatorn kommunicerar via protokollen ModBus RTU eller Advantech ADAM. Val av protokoll görs med konfigurationsprogramvara från PC. Via det seriella gränssnittet kan man hämta mätvärden och konfigurera enheten. Instrumentet fungerar alltid som slav, dvs den svarar på frågor från en master. Transmitterns kan ges en adress i intervallet 0 till 255. Kommunikationshastighet är 110 till 115200Bd.



PROGRAMVARA:

  • Comet Database
    Avancerad och flexibel lösning för datainsamling och analys av mätvärden från alla typer instrument från Comet System. Även transmittrar och regulatorer. Enkel att handha.


  • T-Sensor
    Gratis konfigurationsverktyg för Comet transmittrar och regulatorer.

  • SensorReader
    Enkelt datainsamlingsprogram för Comet transmittrar och regulatorer. Programvaran är gratis.

  • 3:e partsprogram
    ControlWeb, TIRS.NET, LabVIEW etc. kan användas med Comets transmittrar och regulatorer. Support för dessa programvaror tillhandahålls av respektive leverantör.
  Online Monitoring system with RS485/232 sensors









Tekniska specifikationer

Tekniska parametrar Värde
Utsignal RS485
Mätvärde CO2 + Luftfuktighet + Temperatur
Konstruktion För omgivningsluft
Design Industri
Mätområde temperatur -30 till 60 °C
Reläutgång Nej
Digital in Nej
LCD-display Ja
PoE Nej
Mätområde CO2 0 till 2000 ppm
Noggrannhet ±(50ppm +2% av avläst värde) vid 25°C och 1013hPa
Alternativt mätområde (option) 0 till 10000ppm ±(100ppm +5% av avläst värde) vid 25°C och 1013hPa
Mätområde luftfuktighet 0 till 100%
Noggrannhet luftfuktighet ±2,5 %RH från 5 till 95% vid 23°C
Noggrannhet temperatur ±0,4°C
Enheter för temperatur Celsius, Fahrenheit
Noggrannhet och mätområde för daggpunkt ±1.5°C vid temperatur <25°C och RH>30%
mätområde -60 till +80 °C
Noggrannhet och mätområde för absolut fuktighet ±1,5g/m3 vid temperatur < 25°C
mätområde 0 till 400 g/m3
Noggrannhet och mätområde för specifik fuktighet ±2g/kg vid temperatur <35°C
mätområde 0 till 550 g/kg
Noggrannhet och mätområde för blandningsförhållande ±2g/kg vid temperatur < 35°C
mätområde 0 till 995 g/kg
Noggrannhet och mätområde för specifik entalpi ±3kJ/kg vid temperatur < 25°C
mätområde: 0 till 995 kJ/kg
Temperaturområde -30 till +80°C
Mätintervall CO2 15s
Sensorskydd 0,025mm - filter i rostfritt stål
Kommunikationsprotokoll ModBus RTU eller Advantech ADAM
Kommunikationshastighet 110 till 115200 Bd
Kapslingsklass IP30 för elektroniken, IP40 för sensorerna
Spänningsmatning 9-30Vdc, förbrukning ca 1W
Dimensioner 88,5 x 170 x 39,5 mm (B x H x D), sondlängd 75 mm
Vikt ca 175g
Garanti 3 år
